設計依據

1、根據礦方提供實測數據，井筒進風量分別為：

主井：2895m3/min（48.3 m3/s）；

副井：3371m3/s（56.2 m3/s）；

2、根據礦方要求：井筒內混合溫度≥4℃；

3、氣象資料

礦井進風井通風耗熱量計算

耗熱量計算：

Q=3.6×a×Gr×V×C×(4-t)

式中：

Q：井筒耗熱量，kw；

a：修正系數，取1.2

Gr：礦井進風量，m3/s；

V：空氣密度，取1.284 kg/m3；

C：空氣比熱容，取0.279 KJ/（kg.℃）；

t：冬季室外最低平均氣溫，℃；

1、主井井筒防凍耗熱量為：

Q1＝3.6×1.2×48.3×1.284×0.279×（24＋4）＝2093.0（kW）

2、副井井筒防凍耗熱量為：

Q2＝3.6×1.2×56.2×1.284×0.279×（24＋4）＝2435.3（kW）

井筒加熱機組配置及機組運行費用估算

㈠設備配置

本公司生產的新型節能環保電磁加熱器設備電磁熱風爐，采用模塊化設計，一組機組為50kw，根據井筒最大耗熱量合理配置，根據井筒實時耗熱量不同，采用變頻調節。電熱轉化效率可達95-98％：

1、主井機組配置組數：W1=Q1/50×0.95

=2093.0/50×0.95

=44.1組，取45組，合計：2250KW。

2、副井機組配置組數：W2=Q2/50×0.95

=2435.3/50×0.95

=51.7組，取52組，合計：2600KW。

㈡機組運行費用估算

井筒加熱機組設備配置合計：2250kw+2600kw=4850kw；

機組平均工作時間：按8h/d；

電價：按0.75元/h；

估算運行費用=機組功率×機組平均每天工作時間×電價×供暖天數

=4850×8×0.75×180

=523.8萬元。

空氣加熱方式

為了防止進風井筒冬季結冰，井筒進風必須加熱以保證安全生產。

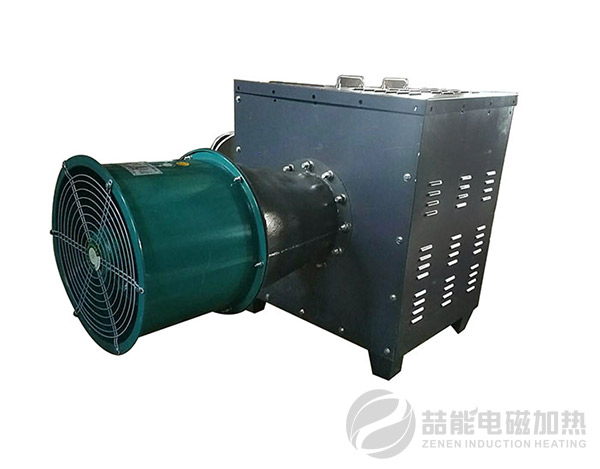

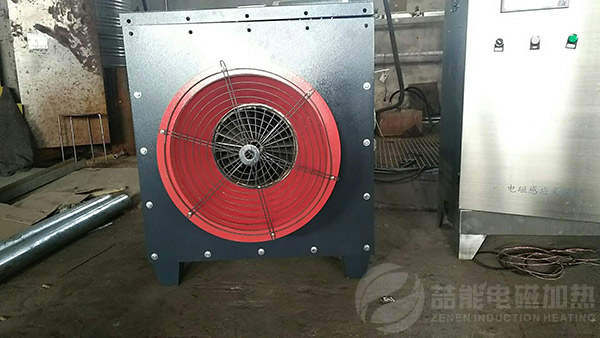

采用電磁熱風爐，加熱溫度可達800℃，風機吹出熱風溫度最高可達150℃，完全滿足礦井冬季防凍要求。

根據各進風井進風量及機組配置，分別核算改造空氣加熱室，共兩座。各井筒進風量為：主井48.3m3/s；副井56.2m3/s。井筒空氣加熱的室外計算溫度值為-24℃，冷熱風入井筒混合后溫度為4℃，上述進風方式采取空氣電磁加熱機組進行換熱，加熱熱風溫度為：立井60-70℃，斜井40-50℃。

加熱效果杠杠的，完全滿足生產需求。
